jdg管是什么型號/a_jdg是什么管子

謝謝大家對jdg管是什么型號/a問題集合的提問。作為一個對此領域感興趣的人，我期待著和大家分享我的見解和解答各個問題，希望能對大家有所幫助。

文章目錄列表:

1.JBG是什么管材？
2.JDG管是什么材料
3.JDG管的規格?

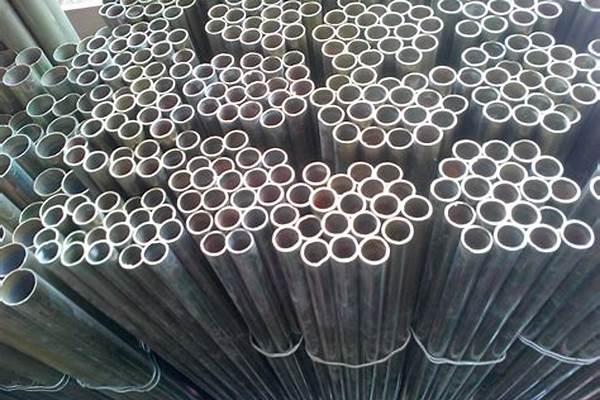

jdg管是什么型號/a_jdg是什么管子

JBG是什么管材？

JBG是一種金屬套管，在建筑工地或弱點安裝我們可以經?？吹?！

詳情：

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗敷絕緣電線專用保護管路的最佳選擇。

技術標準：

JDG管系列產品根據國家標準《電氣安裝用導管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92標準進行設計生產。

工程驗收：

遵照中國工程建設標準化協會所制定的CECS120:2000套接緊定式鋼導管(JDG管)電線管路施工及驗收規程,進行工程驗收。

規格型號參數：

A.0.1 JDG管(套接緊式鍍鋅鋼導管、電氣安裝用剛性金屬平導管)型號規格見表單位:mm 型號 ZJK1612 ZJK2012 ZJK2512 ZJK2016 ZJK2516 ZJK3216 ZJK4016 ZJK5016 規格 φ16 φ20 φ25 φ20 φ25 φ32 φ40 φ50 外徑D 16 20 25 20 25 32 40 50

外徑允許偏差：

0 -0.3 0 -0.3 0 -0.3 0 -0.3 0 -0.3 0 -0.4 0 -0.4 0 -0.4 壁厚S 1.2 1.2 1.2 1.6 1.6 1.6 1.6 1.6 壁厚允許偏差 ±0.12 ±0.12 ±0.12 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 長度L 4000 4000 4000 4000 4000 4000 4000 4000 長度允許偏差±5.00±5.00±5.0±5.00±5.0±5.00±5.0±5.00

JDG管是什么材料

JDG管定義JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管,連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路,無需做跨接地,焊接和套絲,是明敷暗敷絕緣電線專用保護管路的最佳選...

定義

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管，連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的最佳選擇。

編輯本段優點

JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電器領域采用材料、新技術的一項突破性革新，JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線不應采用熔焊連接以及金屬導管施工復雜、施工成本和材料成本高等特點，并同時針對PVC管易老化和防火性能差及接地麻煩等缺點進行設計制造的，是電線電纜的保護神，尤其適用于智能建筑綜合布線系統。

編輯本段技術標準

JDG管系列產品根據國家標準《電氣安裝用導管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92標準進行設計生產。

編輯本段工程驗收

遵照中國工程建設標準化協會所制定的CECS120:2000套接緊定式鋼導管(JDG管)電線管路施工及驗收規程，進行工程驗收。

編輯本段施工工藝

（1） JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。（2） JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。（3） JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm. （4） JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。（5）套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。（6）管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。（7）配管完畢后，為防止異物進入管內，在端頭應做好封堵。（8）在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。（9）待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。

JDG管的規格?

JDG管為：套接緊定式鋼導管管材，以其施工安裝便捷、綜合比價便宜、性能優越、規格、產品配套齊全等優點，在建筑電氣工程中被廣泛應用。JDG管是采用優質冷軋帶鋼制造而成，也稱為“電鍍鋅電線管”，雙面鍍鋅保護，壁厚均勻，JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm，5種壁厚的JDG管里面有非標/國標，很多人不清楚，通常工地項目較嚴需要根據規范標準進行，在選用JDG管時國標壁厚是什么，下方說解：

JDG管

根據國家標準規范：《套接緊定式鋼導管電線管路施工及驗收規程CECS_120-2007》A.0.1上注明，JDG套接緊定式鋼導管材除了Φ16管國標壁厚(S)是1.5mm，Φ20、Φ25、Φ32、Φ40、Φ50國標壁厚(S)為1.6mm，厚度允許偏差為：±0.15mm。

JDG管是在房屋裝修中使用比較多的建筑管材，是代替PVC管和SC管的產品?，F在市面上有很多人在選擇的時候都不知道要選擇哪一種比較好，接下來我們就來為大家介紹一下的使用要注意什么。

jdg管使用注意事項：

(1) JDG管的堵截須選用無齒鋸或鋼鋸堵截，端口應潤滑，無毛刺。

(2) JDG管暗敷設時，其曲折半徑不該小于管外徑的6倍，在混凝土平面內，其曲折半徑不該小于管外徑的10倍;JDG管明敷設時，其曲折半徑不該小于管外徑的6倍。當兩個接線盒間只要一個曲折時，其曲折半徑不宜小于管外徑的4倍。

(3) JDG管暗敷時，固定點距離不大于1000mm，固定點距彎頭要點、接線盒及終端距離應大于150mm,而小于300mm。

(4) JDG管埋入墻體或混凝土內時管路與墻體或混凝土外表凈距不該小于15mm.。

(5) 套接緊定式鋼導管管路明敷設時，其支架、吊架的標準，當無規劃要求時，不該小于圓鋼：直徑6mm;扁鋼：30mm*3mm:;角鋼：25mm*25mm*3mm的規則。

(6) 管入箱(盒)應一管一孔，管徑與箱(盒)敲落孔應符合，禁止開長孔。管入箱(盒)時擺放應規整，距離均勻，箱(盒)與墻平齊。

(7) 配管結束后，為避免異物進入管內，在端頭應做好封堵。

(8) 在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。
