q235鋼管壁厚標準

文章來源：http://www.wis-dom.com.cn 發布時間：2024-06-15 14:45:52 瀏覽次數：22

q235鋼管壁厚/a_q235鋼管壁厚標準

在當今這個日新月異的時代，q235鋼管壁厚/a也在不斷發展變化。今天，我將和大家探討關于q235鋼管壁厚/a的今日更新，以期為大家帶來新的啟示。

文章目錄列表:

1.焊接鋼管壁厚對照表
2.鍍鋅管DN165*5*600Q235A是什么意思
3.q235a與q235b哪個材質好
4.鍍鋅管國標厚度是多少

q235鋼管壁厚/a_q235鋼管壁厚標準

焊接鋼管壁厚對照表

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

同時，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發以至揮發出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C以上，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。其次，由于鋅的蒸發，揮發出大量的白色煙塵，對人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應根據鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時，盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;如果采用前后往返運條技術，更可以得到無缺陷的焊接質量。

百度百科-焊接鋼管

鍍鋅管DN165*5*600Q235A是什么意思

Q235=0.6-0.8，Q345=0.25。

在選取鋼板或鋼管厚度負偏差時，應按相應鋼材標準的規定選取，當鋼材的厚度負偏差不大于0.25mm, 且不超過名義厚度的6％時，鋼材厚度負偏差可以忽略不計。

對于壓力容器用碳素結構鋼熱軋鋼板 Q235-B、Q235-C（GB/T912、GB/T3274）以及不銹鋼熱軋鋼板（GB/T4237），其厚度負偏差應按GB/T 709-1998熱軋鋼板和鋼帶的尺寸、外形、重量、允許偏差的規定。

當選用不銹鋼冷軋鋼板（GB/T3280，厚度不大于4mm）時，其厚度負偏差應按GB/T 708-1998冷軋鋼板和鋼帶的尺寸、外形、重量、允許偏差的規定，對復合鋼板和無縫鋼管的厚度負偏差應分別按相應的鋼材標準規定。

擴展資料：

鋼材注意事項：

1、堆碼的原則要求是在碼垛穩固、確保安全的條件下，做到按品種、規格碼垛，不同品種的材料要分別碼垛，防止混淆和相互腐蝕。

2、露天堆放的型鋼，下面必須有木墊或條石，垛面略有傾斜，以利排水，并注意材料安放平直，防止造成彎曲變形。?

3、堆垛高度，人工作業的不超過1.2m，機械作業的不超過1.5m，垛寬不超過2.5m。

4、垛底墊高，若倉庫為朝陽的水泥地面，墊高0.1m即可，若為泥地，須墊高0.2-0.5m，若為露天場地，水泥地面墊高0.3-0.5m，沙泥面墊高0.5-0.7m。?

5、露天堆放角鋼和槽鋼應俯放，即口朝下，工字鋼應立放，鋼材的I槽面不能朝上，以免積水生銹。

百度百科-板材

百度百科-鋼材

百度百科-Q235

百度百科-Q345

百度百科-厚度允許偏差

百度百科-不銹鋼冷軋鋼板

q235a與q235b哪個材質好

是dn150吧 dn150=外徑165 沒有dn165 米數應該是6000吧

我覺得規格應該是 dn150*5*6000 Q235A 或者 165*5*6000 Q235A

就是內徑150 或外徑165 壁厚5mm 長度6m 材質 Q235A 的熱鍍鋅鋼管

鍍鋅管國標厚度是多少

q235b好。

Q235A和Q235B主要區分在沖擊韌性，B的沖擊韌性要優于A。

Q代表的是這種材質的屈服極限，后面的235，就是指這種材質的屈服值，在235MPa左右。質量等級分A、B、C、D、E，依次以A級質量較差，E級質量最高。

Q235是碳素結構鋼，最新標準是GB/T 700-2006，按質量等級，Q235分為A、B、C、D四級，隨著級別提高，磷硫含量要求更為嚴格，含碳量略有降低，在力學性能上，四個等級的抗拉強度、屈服強度和伸長率要求一致。

對Q235A和Q235B的材質區分主要在鋼材的含碳量方面，材質為Q235A的鋼材含碳量在0.14-0.22%之間，Q235B的鋼材含碳量在0.12-0.20%之間；在拉伸及沖擊實驗方面，材質為Q235A的鋼材不做沖擊實驗，材質為Q235B的鋼材做常溫沖擊試驗，V型缺口。

擴展資料：

Q235鋼管用來輸送低壓流體。一般焊管用Q195A、Q215A、Q235A鋼制造。也可采用]易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有一定要求，通常交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

Q235鋼管可用于各種磨具把手以及其他不重要的磨具零件。采用Q235鋼做沖頭材料，經淬火后不回火直接使用，硬度為36~40HRC，解決了沖頭在使用中碎裂的現象。

百度百科-Q235鋼管

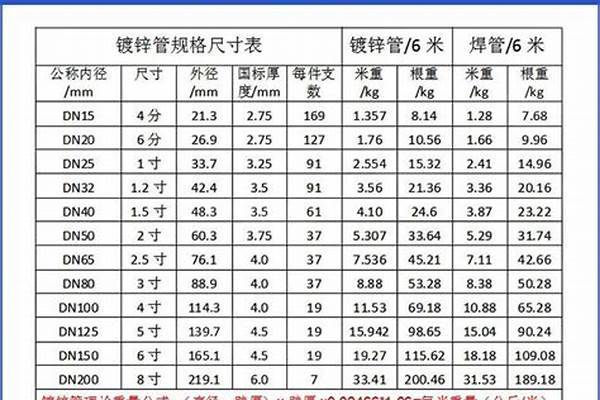

鍍鋅管國標厚度是：

鋼管重量計算公式：[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

鍍鋅鋼管尺寸規格表說明：W=C×[0.02466×(D-S)×S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

鍍鋅管產品應用

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

以上內容參考：百度百科-鍍鋅鋼管
