450的螺旋鋼管每米重量

文章來源：http://www.wis-dom.com.cn 發(fā)布時間：2024-06-03 08:58:43 瀏覽次數(shù)：21

450螺旋鋼管厚度/a_450的螺旋鋼管每米重量

大家好，我是小編，今天我要和大家分享一下關(guān)于450螺旋鋼管厚度/a的問題。為了讓大家更容易理解，我將這個問題進(jìn)行了歸納整理，現(xiàn)在就一起來看看吧。

文章目錄列表:

1.螺旋焊接鋼管的壁厚是多少
2.螺旋鋼管部標(biāo)允許下差范圍，國標(biāo)允許下差范圍？

螺旋焊接鋼管的壁厚是多少

螺旋焊接鋼管管徑不同，壁厚也不同。

螺旋焊接鋼管的壁厚DN（公稱通徑）250一般是行業(yè)所說的273，焊接鋼管（螺旋鋼管）厚度一般在6-8mm之間較為常見。

國標(biāo)焊接鋼管執(zhí)行的標(biāo)準(zhǔn)為國標(biāo)，主要的標(biāo)準(zhǔn)有GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管），GB/T9711-2008，一般低壓流體輸送，用螺旋縫埋弧焊鋼管SY5037-2000。

擴(kuò)展資料：

螺旋焊管采用螺旋成型器成型，它可分為上卷成型和下卷成型兩種。日前螺旋焊管的成型器結(jié)構(gòu)形式歸納起來有三種基本形式：

(1)套筒式螺旋成型器。只適用于小口徑焊管的成型。它造價低，操作容易。

(2)輥式螺旋成刪器。輥式成型器是根據(jù)三輥彎板機工作原理制成，這種成型器與帶鋼的接觸面呈滾動摩擦，阻力小、工具壽命長，對產(chǎn)品表面幾乎無擦傷。

(3)芯棒螺旋成型器。這種成型器適合于小直徑、薄壁優(yōu)質(zhì)螺旋焊管的成型。但鋼管內(nèi)表面可能因摩擦而被擦傷。

螺旋鋼管部標(biāo)允許下差范圍，國標(biāo)允許下差范圍？

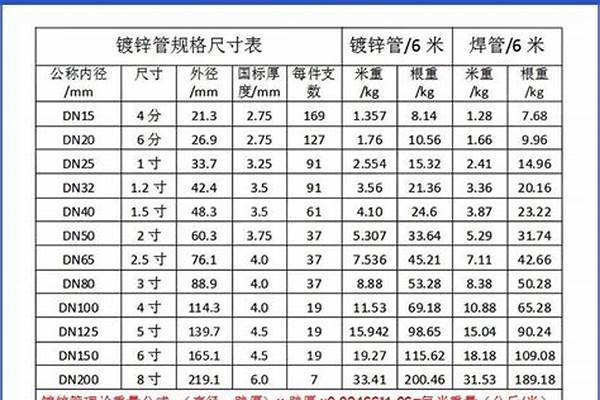

焊接鋼管壁厚對照表如下：

擴(kuò)展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產(chǎn)生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

同時，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應(yīng)力作用下而產(chǎn)生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。

鍍鋅鋼焊接時，坡口表面及邊緣處的鋅層，在電弧熱作用下，產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C以上，若在焊接過程中參數(shù)偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的，需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當(dāng)，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內(nèi)的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進(jìn)行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應(yīng)根據(jù)鍍鋅鋼管的基體材質(zhì)選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當(dāng)使鋅層融化后再回到原來位置繼續(xù)向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;如果采用前后往返運條技術(shù)，更可以得到無缺陷的焊接質(zhì)量。

百度百科-焊接鋼管

螺旋鋼管部標(biāo)允許下差范圍：SY/T5037-2000，標(biāo)稱外徑D<508，正負(fù)12.5%T>508，正負(fù)10.0%T。

國標(biāo)允許下差范圍：GB/9711.1-1997，標(biāo)稱外徑D<508，負(fù)12.5%T、正15%T>508，負(fù)10.0%T、正17.5T。

兩者主要區(qū)別在于：

1、國標(biāo)和厚度不一樣。國標(biāo)厚度下差允許范圍0.5mm以內(nèi)；部標(biāo)下差允許范圍是1mm以內(nèi)。

2、國標(biāo)全部采用超聲波探測，部標(biāo)采取抽檢的方式。

擴(kuò)展資料：

螺旋鋼管的常用標(biāo)準(zhǔn)一般分為：SY/T5037-2008（部標(biāo)、也叫普通流體輸送管道用螺旋縫埋弧焊鋼管）、GB/T9711.1-2008（國標(biāo)、也叫石油天然氣工業(yè)輸送鋼管(有GB/T9711.2 B級鋼管)）、API-5L（美國石油協(xié)會、也叫管線鋼管；分為PSL1和PSL2兩個級別）、SY/T5040-2008（樁用螺旋焊縫鋼管）。

SY/T5037-2008是石油部設(shè)標(biāo)準(zhǔn)一般都稱做部標(biāo)。GB/T9711.1-2008國家螺旋管，石油天然氣工業(yè)輸送鋼管，A級。

一般低壓流體輸送用螺旋縫高頻焊鋼管（SY5039-2000）是以熱軋鋼帶卷作管坯，經(jīng)常溫螺旋成型，采用高頻搭接焊法焊接用于一般低壓流體輸送用螺旋縫高頻焊鋼管。

樁用螺旋焊縫鋼管（SY5040-2000）是以熱軋鋼帶卷作管坯，經(jīng)常溫螺旋成型，采用雙面埋弧焊接或高頻焊接制成的，用于土木建筑結(jié)構(gòu)、碼頭、橋梁等基礎(chǔ)樁用鋼管。

參考資料：

百度百科-螺旋鋼管

好了，今天關(guān)于“450螺旋鋼管厚度/a”的話題就講到這里了。希望大家能夠?qū)Α?50螺旋鋼管厚度/a”有更深入的認(rèn)識，并從我的回答中得到一些啟示。如果您有任何問題或需要進(jìn)一步的信息，請隨時告訴我。
