48鋼管壁厚2.5理論重量表

文章來(lái)源：https://dhgcn.com 發(fā)布時(shí)間：2024-05-27 09:23:11 瀏覽次數(shù)：28

48鋼管壁厚/a_48鋼管壁厚2.5理論重量表

大家好，今天我想和大家分享一下我在“48鋼管壁厚/a”方面的經(jīng)驗(yàn)。為了讓大家更好地理解這個(gè)問(wèn)題，我將相關(guān)資料進(jìn)行了整理，現(xiàn)在就讓我們一起來(lái)學(xué)習(xí)吧。

文章目錄列表:

1.國(guó)家標(biāo)準(zhǔn)架管的厚度是多少
2.焊接鋼管壁厚對(duì)照表

國(guó)家標(biāo)準(zhǔn)架管的厚度是多少

根據(jù)《建筑施工扣件式鋼管腳手架安全技術(shù)規(guī)范》(JGJ130-2001)。腳手架鋼管應(yīng)采用現(xiàn)行國(guó)家標(biāo)準(zhǔn)《直縫電焊鋼管》（GB/T 12793）或《低壓流體輸送用焊接鋼管》（GB/T 3092）中規(guī)定的3號(hào)普通鋼管，其質(zhì)量應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《碳素結(jié)構(gòu)鋼》（GB/T 700）中Q235－A級(jí)鋼的規(guī)定。

每根鋼管的最大質(zhì)量不應(yīng)大于25kg，宜采用φ48×3.5鋼管。外徑48mm的鋼管，壁厚3.5(3.25mm)；外徑51mm的鋼管，壁厚3.0mm。鋼管的最大長(zhǎng)度不大于6000mm。

按立桿與橫桿的垂直力區(qū)分

①依靠腳手架接觸地面摩擦作用傳力：即可以理解為靠腳手架節(jié)點(diǎn)處于地面接觸發(fā)生摩擦壓緊后的反力度來(lái)支撐橫桿荷載量并再將其傳給立桿的形式（例如：扣件的作用即通過(guò)箍緊螺栓的正壓力產(chǎn)生的摩擦力度）

②依靠焊縫傳力：即可理解為橫桿與立桿的承插連接（帶有承插接頭的）例如：門架就屬于這種方式構(gòu)成。

以上內(nèi)容參考：百度百科-架子管

焊接鋼管壁厚對(duì)照表

請(qǐng)參看標(biāo)準(zhǔn)EN 12810-1:2003。

標(biāo)準(zhǔn)里邊這樣規(guī)定的：

外徑為48.3mm 的鋼管必須符合表格2的規(guī)范。

注意：其他外徑尺寸的管參看EN 12811-1:2003中的4.2.1.3。

表格2—外徑為48.3mm 的鋼管的壁厚和屈服應(yīng)力的綜合

壁厚t (mm) 最小屈服應(yīng)力(N/mm2) 最小的壁厚公差(mm)

1 2.7≤t＜2.9 315 0.2

2 t≥2.9 235 按照EN 10219-2規(guī)定

詳細(xì)請(qǐng)參看標(biāo)準(zhǔn)。

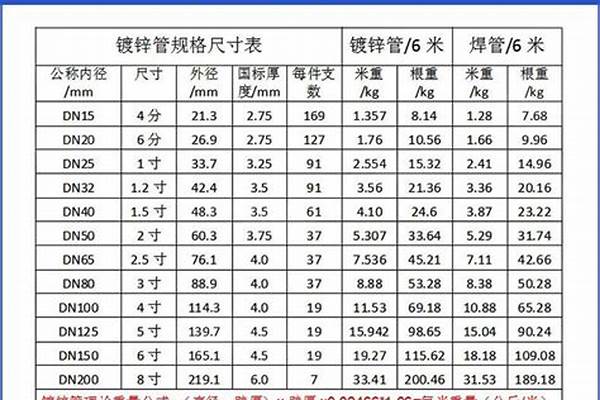

焊接鋼管壁厚對(duì)照表如下：

擴(kuò)展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會(huì)產(chǎn)生氣泡、沙眼、假焊等。還會(huì)使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點(diǎn)

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點(diǎn)在419°C，沸點(diǎn)908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會(huì)沿晶界深入浸蝕焊縫金屬，低熔點(diǎn)鋅形成“液體金屬脆化”。

同時(shí)，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應(yīng)力作用下而產(chǎn)生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。

鍍鋅鋼焊接時(shí)，坡口表面及邊緣處的鋅層，在電弧熱作用下，產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點(diǎn)較高，約1800°C以上，若在焊接過(guò)程中參數(shù)偏小，將引起ZnO夾渣，同時(shí)。由于Zn成為脫氧劑。

產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點(diǎn)氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對(duì)人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的，需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當(dāng)，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對(duì)焊縫的滲透，在焊之前，可將坡口內(nèi)的鍍鋅層清除以后再焊。

在實(shí)際工作中，采用了集中打坡口，不留鈍邊工藝進(jìn)行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應(yīng)根據(jù)鍍鋅鋼管的基體材質(zhì)選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時(shí)，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時(shí)，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當(dāng)使鋅層融化后再回到原來(lái)位置繼續(xù)向前施焊。再橫焊和立焊時(shí)，如選用短渣焊條如J427，咬邊傾向會(huì)很小;如果采用前后往返運(yùn)條技術(shù)，更可以得到無(wú)缺陷的焊接質(zhì)量。

百度百科-焊接鋼管

今天關(guān)于“48鋼管壁厚/a”的講解就到這里了。希望大家能夠更深入地了解這個(gè)主題，并從我的回答中找到需要的信息。如果您有任何問(wèn)題或需要進(jìn)一步的信息，請(qǐng)隨時(shí)告訴我。
