大家好，今天我來為大家詳細地一下關于無縫管尺寸標準的問題。我對這個問題的總結和歸納，希望能對大家有所幫助。

文章目錄列表:

1.無縫鋼管型號規格表？
2.GB8163標準無縫管管徑規格
3.無縫管的規格是多少？
4.無縫鋼管公差尺寸檢驗標準多少
5.無縫鋼管的規格以及壁厚
6.q345e無縫鋼管標準是什么?

無縫管尺寸標準_無縫管尺寸標準表

無縫鋼管型號規格表？

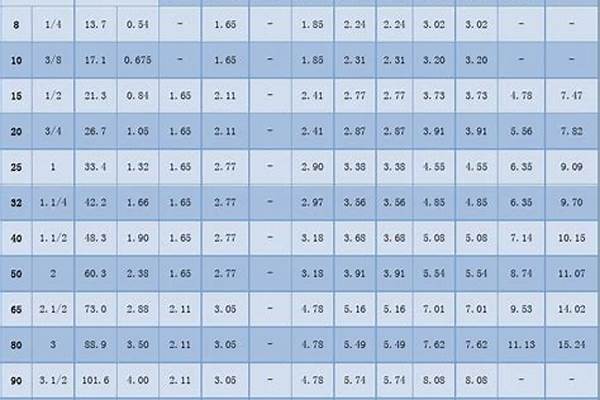

如下圖。注：計算常用型材理論重量計算公式：m=F×L×ρ

m—質量?Kg?；F—斷面積m2/m?；L—長度m?；?ρ—密度?*Kg/m3

☆其中：F斷面積計算：

1、方鋼? F= a2?

2、鋼管 F=3.1416×＄（D-＄） D—直徑＄—厚度

3、鋼板、扁鋼 F= a×＄a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

尼龍：1.04～1.15*103

擴展資料：

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：

a、按化學成分和機械性能供應；

b、按機械性能供應；

c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

GB8163標準無縫管管徑規格

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

無縫管的規格是多少？

無縫鋼管常見的規格有6mm--630mm。常用的標準有：GB/T8162-2008（此標準為鋼結構用無縫鋼管），GB/T8163-2008（此標準為輸送流體用無縫鋼管），GB/3087-2008（此標準為中低壓鍋爐用無縫鋼管）。只要鋼廠能生產的無縫鋼管，都會有GB/T8163的標準。

擴展資料：

一表面不光滑

劣質異形無縫鋼管因為采用的原料、軋鋼設備簡陋、技術手法不專業以以及成本低廉的原因，會出現表面折疊、麻面、結疤、裂紋、易刮傷等現象，一般這種情況都可以通過肉眼觀察發現。

建議廣大消費碰到這些情況的時候，要理性對待，不要為了圖便宜購買了劣質方管，這些異形無縫鋼管的強度和硬度不達標準，是會影響今后的使用的。

二表面無金屬光澤

有些劣質異形無縫鋼管采用的是土坯，而且溫度不標準，鋼溫是通過目測把握的，這樣軋出的剛會呈現出淡紅色或生鐵的顏色，沒有異形無縫鋼管的金屬光澤，性能上就更不用說了。

百度百科-無縫鋼管標準

無縫鋼管公差尺寸檢驗標準多少

GB/T?8163-2008輸送流體用無縫鋼管規定:

①鋼管分熱軋和冷拔兩種。其規格應符合GB/T?17395的規定。

②鋼管的一般來說長度規定如下：熱軋鋼管?3000~12000mm，冷拔鋼管?3000~10500mm。

擴展資料：

按生產不同可分為熱軋管、冷軋管、冷拔管、擠壓管等。

1、熱軋無縫管一般在自動軋管機組上生產。實心管坯經檢查并清除表面缺陷，截成所需長度，在管坯穿孔端端面上定心，然后送往加熱爐加熱，在穿孔機上穿孔。

在穿孔同時不斷旋轉和前進，在軋輥和頂頭的作用下，管坯內部逐漸形成空腔，稱毛管。再送至自動軋管機上繼續軋制。最后經均整機均整壁厚，經定徑機定徑，達到規格要求。利用連續式軋管機組生產熱軋無縫鋼管是較先進的。

2、若欲獲得尺寸更小和質量更好的無縫管，必須采用冷軋、冷拔或者兩者聯合的。冷軋一般來說在二輥式軋機上進行，鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環形孔型中軋制。冷拔一般來說在0.5～100T的單鏈式或雙鏈式冷拔機上進行。

3、擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內，穿孔棒與擠壓桿一起運動，使擠壓件從較小的模孔中擠出。此法可生產直徑較小的鋼管。

百度百科-無縫管

無縫鋼管的規格以及壁厚

GB/T8162-87規定，規格：熱軋管外徑32～630mm。壁厚2.5～75mm。冷軋(冷拔)管外徑5～200mm。壁厚2.5～12mm。

鋼管的內外表面不得有裂縫、折疊、軋折、離層、發紋和結疤缺陷存在。這些缺陷應完全清除掉，清除后不得使壁厚和外徑超過負偏差。

鋼管的兩端應切成直角，并清除毛刺。壁厚大于20mm的鋼管允許氣割和熱鋸切割。經供需雙方協議也可不切頭。

擴展資料：

熱軋無縫管外徑一般大于32mm，壁厚2.5-200mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。

10、20等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。

一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

百度百科-精密無縫鋼管

百度百科-無縫鋼管

q345e無縫鋼管標準是什么?

無縫鋼管的規格以及壁厚：碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于32mm，壁厚2.5到75mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10#、20#等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

熱軋無縫鋼管，顧名思義，軋件的溫度高，變形抗力小，可以實現大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經過粗軋和精軋，最終厚度為1到20mm。由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現板形問題，以控制凸度為主。組織有要求的，一般通過控軋控冷來實現，即控制精軋的開軋溫度、終軋溫度和卷曲溫度來控制帶鋼的微觀組織和機械性能。

無縫鋼管的規格是多少無縫鋼管尺寸規格表

Q345E無縫管規格：8-1240×1-200mm。

Q345E無縫管解析：　Q345E無縫管＜16Mn:Q345A Q345B Q345C Q345D Q345E>。

Q345E無縫管Q345E無縫管主要特性：

力學性能好，焊接性，冷，熱加工性能和耐腐蝕性能均好，具有良好的低溫韌性。

產品應用

船舶，鍋爐，壓力容器，石油儲罐，橋梁，電站設備，起重運輸機械以及其他較高載荷的焊接結構件。

Q345E無縫管舊標準對照：

18Nb含Nb鎮靜鋼，性能與14MnNb相近，經常用于起重機，鼓風機，化工機械等。

09MnCuPTi耐大氣腐蝕用鋼，低溫沖擊韌性好，可焊性，冷熱加工性能都好，經常用于潮濕多雨地區和腐蝕氣氛環境的各種機械。

12MnV工作溫度為-70度低溫用鋼，經常用于冷凍機械，低溫下工作的結構件。

14MnNb性能與18Nb鋼相近，經常用于工作溫度-20--450度的容器以及其他結構件。
