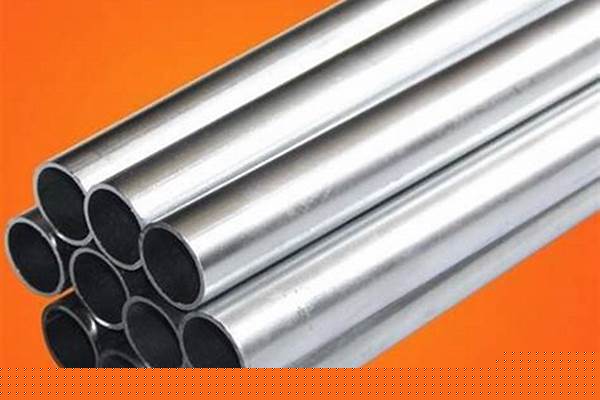

電力穿線鋼管/a_電力穿線鋼管

在這個數字化的時代，電力穿線鋼管/a的更新速度越來越快。今天，我將和大家分享關于電力穿線鋼管/a的今日更新，讓我們一起跟上時代的步伐。

文章目錄列表:

1.電氣設計中穿線管用鐵管為什么
2.穿線管品牌及其相關資料
3.穿線管JDG20.CC.WC SC25.MR SC50/SR SC20/FC.WE SC40.MR.WC 是啥意思？
4.如何區分線管是哪種類型的
5.工程上用的鍍鋅穿線管厚度是多少

電力穿線鋼管/a_電力穿線鋼管

電氣設計中穿線管用鐵管為什么

根據消防規范和工程類別要求，_鋪管線要求為鐵管，預埋可用PVC管，鐵管每個接頭都必須用接地線連接，鐵管和分電箱必須可靠接地；

地下層必須用厚皮鋼管或鍍鋅鋼管，地面以上各層可用PVC管，PVC管具有耐腐蝕、內壁光滑、成本低等優點；

用PVC管在澆注混凝土時搞不好會容易變形,鐵管則不會。所以有的地方必須用鐵管,有的地方則可以用PVC管。

穿線管品牌及其相關資料

鍍鋅鋼管必須用管箍絲扣連接。套絲不得有亂扣現象，管口銼平光滑平整，管箍必須使用通絲管箍，接頭應牢固緊密，外露絲應不多于2扣；塑料管連接應使用配套的管件和粘接劑。　　管路超過下列長度，應加裝接線盒，其位置應便于穿線。無彎時30m；有一個彎時20m；有二個彎時15m；有三個彎時8m.　　管進盒、箱連接：盒、箱開孔應整齊并與管徑吻合，盒、箱上的開孔用開孔器開孔，保證開孔無毛刺，要求一管一孔，不得開長孔。鐵制盒、箱嚴禁用電焊、氣焊開孔，。鋼管進入盒、箱，管口應用螺母鎖緊，露出鎖緊螺母的絲扣2～3扣，兩根以上管進入盒、箱要長短一致，間距均勻、排列整齊；塑料管進入盒、箱后應采用鎖扣進行固定。　　f.管暗敷設方式：　　隨墻（砌體）配管：配合土建工程砌墻立管時，管子外保護層不小于15mm，管口向上者應封好，以防水泥砂漿或其它雜物堵塞管子。往上引管有吊頂時，管上端應煨成90°彎進入吊頂內，由頂板向下引管不宜過長，以達到開關盒上口為準，等砌好隔墻，先固定盒后接短管。　　現澆混凝土樓板配管：先確定箱盒位置，根據墻體的厚度，彈出十字線，將堵好的盒子固定牢然后敷管。有兩個以上盒子時，要拉直線。管進入盒子的長度要適宜，管路每隔1m左右用鉛絲綁扎牢。　　g.暗管敷設完畢后，在自檢合格的基礎上，應及時通知業主及監理代表檢查驗收，并認真如實填寫隱蔽工程驗收記錄。　　2）明管敷設：　　a.明管敷設工藝與暗管敷設工藝相同處參見暗管敷設的施工方法。　　b.管彎、支架、吊架預制加工：明配管或埋磚墻內配管彎曲半徑不小于管外徑6倍。埋入混凝土的配管彎曲半徑不小于管外徑的10倍。雖設計圖中對支吊架的規格無明確規定，但不得小于以下規格：扁鐵支架30×3mm；角鋼支架25×25×3mm.　　c.測定盒、箱及固定點位置：根據施工圖紙首先測出盒、箱與出線口的正確位置，然后按測出的位置，把管路的垂直、水平走向拉出直線，按照規定的固定點間距尺寸要求，確定支架，吊架的具體位置。固定點的距離應均勻，管卡與終端、轉彎中點、電氣器具或接線盒邊緣的距離為150～300mm，并保持一致；中間的管卡最大距離如下表：明配管中間管卡最大距離一覽表配管名稱　管徑（mm）　15～20　25～32　32～40　50～65　65以上　管卡間最大距離（mm）　壁厚＞2mm鋼管　1500　2000　2500　2500　3500　壁厚≤2mm鋼管　1000　1500　2000　/　/　硬塑料管　1000　1500　1500　2000　2000　　　d.支、吊架的固定方法：根據本工程的結構特點，支吊架的固定主要采用脹管法（即在混凝土頂板打孔，用膨脹螺栓固定）和抱箍法（即在遇到鋼結構梁柱時，用抱箍將支吊架固定）。　　e.變形縫處理：穿越變形縫的配管應有補償裝置。　　f.接地連接：鍍鋅鋼管管路應作整體接地連接，穿過建筑物變形縫時，接地線應有補償裝置，接頭兩端應用配套的接地卡，采用4mm2的雙色銅芯絕緣線作跨接線。　　3）人防配管穿線施工　　地下室人防施工應嚴格按照97滬防-562進行，配管穿越防護單元須作密閉處理，密閉處理應根據各自的情況采用相應的方法。　　4）管內穿線　　a.選擇導線：各回路的導線應嚴格按照設計圖紙選擇型號規格，相線、零線及保護地線應加以區分，用黃、綠、紅導線分別作A、B、C相線，黃綠雙色線作接地線，蘭線作N線。　　b.穿帶線：穿帶線的目的是檢查管路是否暢通，管路的走向及盒、箱質量是否符合設計及施工圖要求。帶線采用φ2mm的鋼絲，先將鋼絲的一端彎成不封口的圓圈，再利用穿線器將帶線穿入管路內，在管路的兩端應留有10～15cm的余量（在管路較長或轉彎多時，可以在敷設管路的同時將帶線一并穿好）。當穿帶線受阻時，可用兩根鋼絲分別穿入管路的兩端，同時攪動，使兩根鋼絲的端頭互相鉤絞在一起，然后將帶線拉出。　　c.清掃管路：配管完畢后，在穿線之前，必須對所有的管路進行清掃。清掃管路的目的是清除管路中的灰塵、泥水等雜物。具體方法為：將布條的兩端牢固地綁扎在帶線上，兩人來回拉動帶線，將管內雜物清凈。　　d.放線及斷線　　放線：放線前應根據設計圖對導線的規格、型號進行核對，放線時導線應置于放線架或放線車上，不能將導線在地上隨意拖拉，更不能野蠻使力，以防損壞絕緣層或拉斷線芯。　　斷線：剪斷導線時，導線的預留長度按以下情況予以考慮：接線盒、開關盒、插銷盒及燈頭盒內導線的預留長度為15cm；配電箱內導線的預留長度為配電箱箱體周長的1/2；干線在分支處，可不剪斷導線而直接作分支接頭。　　e.導線與帶線的綁扎：　　當導線根數較少時，可將導線前端的絕緣層削去，然后將線芯直接插入帶線的盤圈內并折回壓實，綁扎牢固；當導線根數較多或導線截面較大時，可將導線前端的絕緣層削去，然后將線芯斜錯排列在帶線上，用綁線纏繞綁扎牢固。　　f.管內穿線　　在穿線前，應檢查鋼管（電線管）各個管口的護口是否齊全，如有遺漏和破損，均應補齊和更換。穿線時應注意以下事項：　　同一交流回路的導線必須穿在同一管內　　不同回路，不同電壓和交流與直流的導線，不得穿入同一管內。　　導線在變形縫處，補償裝置應活動自如，導線應留有一定的余量。　　g.導線連接　　導線連接應滿足以下要求：導線接頭不能增加電阻值；受力導線不能降低原機械強度；不能降低原絕緣強度。為了滿足上述要求，在導線做電氣連接時，必須先削掉絕緣再進行連接，多股線需搪錫或壓接，包纏繩絲。單股導線（1.5～6mm2）建議采用具有成熟工藝的壓接法，但壓接帽的選擇必須按照產品說明書進行。　　h.導線包扎　　首先用橡膠絕緣帶從導線接頭處始端的完好絕緣層開始，纏繞1～2個絕緣帶寬度，再以半幅寬度重疊進行纏繞。在包扎過程中應盡可能地收緊絕緣帶（一般將橡膠絕緣帶拉長2倍后再進行纏繞）。而后在絕緣層上纏繞1～2圈后進行回纏，最后用膠布包扎，包扎時要搭接好，以半幅寬度邊壓邊進行纏繞。　　i.線路檢查及絕緣搖測：　　線路檢查：接、焊、包全部完成后，應進行自檢和互檢；檢查導線接、焊、包是否符合設計要求及有關施工驗收規范及質量驗收標準的規定，不符合規定的應立即糾正，檢查無誤后方可進行絕緣搖測。　　絕緣搖測：導線線路的絕緣搖測一般選用500V.填寫絕緣電阻測試記錄.搖動速度應保持在120r/min左右，讀數應采用一分鐘后的讀數為宜。　　4）質量標準　　a.鍍鋅電線管嚴禁熔焊連接。　　b.管路連接緊密，管口光滑無毛刺，護口齊全，明配管及其支架、吊架平直牢固、排列整齊，管子彎曲處無明顯折皺，暗配管保護層大于15mm.　　c.盒、箱設置正確，固定可靠，管子進入盒、箱處順直，在盒、箱內露出的長度小于5mm；用鎖緊螺母固定的管口、管子露出鎖緊螺母的螺紋為2～3扣。線路進入電氣設備和器具的管口位置正確。　　d.穿過變形縫處有補償裝置，補償裝置能活動自如；配電線路穿過建筑物和設備基礎處加保護套管。補償裝置平整、管口光滑、護口牢固、與管子連接可靠；加保護套管處在隱蔽工程中標示正確。　　e.電線保護管及支架接地（接零），電氣設備器具和非帶電金屬部件的接地（接零）、支線敷設應符合以下規定：連接緊密牢固，接地（接零）線截面選用正確、需防腐的部份涂漆均勻無遺漏，線路走向合理，色標準確，涂刷后不污染設備和建筑物。　　f.導線的規格、型號必須符合設計要求和國家標準規定。　　g.電氣線路最低的絕緣電阻值不小于0.5MΩ。　　h.盒、箱內清潔無雜物，護口、護線套管齊全無脫落，導線排列整齊，并留有適當余量。導線在管子內無接頭，不進入盒、箱的垂直管子上口穿線后密封處理良好，導線連接牢固，包扎嚴密，絕緣良好，不傷線芯。

穿線管JDG20.CC.WC SC25.MR SC50/SR SC20/FC.WE SC40.MR.WC 是啥意思？

不管是家庭裝修還是城市建設方面，我們都會遇到很多問題，比如在家庭裝修時室內電線裸露在外怎么辦？肯定會帶來安全隱患，而且也并不美觀。還有城市建設方面，電纜我們很少在地面上看到，是因為它們都被埋在了地下，一方面可以減少空間占用，另一方面也是為了安全。但是埋在地下難免會受到腐蝕等問題，這時候就需要利用穿線管來解決這些問題了。

對于穿線管來說主要分為三種

1.塑料穿線管?

2.不銹鋼穿線管?

3.碳鋼穿線管。

他們的功能大同小異，其主要作用就是防酸堿腐蝕，保護線路。電線穿線管一般有PVC管：PC20，焊接鋼管SC20，扣壓式鍍鋅薄壁電線管：KBG20，緊定式鍍鋅薄壁電線管：JGD20。需要注意的事電線埋墻里時必須用穿線管，可以用PVC管或者PE管，這樣更加安全，如若電路短路或斷路也可以方便更換，我們的電路不可能永遠都不會壞，要做到防患于未然。

在使用穿線管前要做到盡可能的了解它的一些知識，比如一些穿線管符號代表的意思，有助于我們更好的選擇自己需要的穿線管，避免走彎路。以下是它的一些符號表示的意思：sc:焊接鋼管；tc：電線管薄鋼管；pc:硬質塑料管；ct:電纜橋架；cp:金屬軟管；SR：鋼線槽；RC：水煤氣管。

穿線管的品牌

穿線管的品牌有很多，但是希望親在選擇時要查找有專利和認證的廠家，不要貪圖便宜和方便而買三無產品，畢竟穿線管本身就是用來做保護作用的，當然盡可能買合理，安全的。這里是我查找的一些品牌，希望可以給大家帶來參考：華興；寶華BAUER；燕雄；億家通；宏達；彩之翼；瑞澤；華信鍍鋅帶鋼；騰達；創瑞；光亮；予惠；鑫翔宇；億塑?

在選擇時除了看穿線管品牌外還要根據使用范圍來選擇。對于農村建筑和家庭裝修要用PVC管，而超市、飯店，賓館等容易失火的公共場合要用燃燒性能級別較高的阻燃PVC穿線管，電纜、自動化儀表信號的電線電纜保護管一般用不銹鋼穿線管。不同地方要用不同規格的穿線管，這里就不在介紹它的規格了。

為了安全起見，在裝修時盡可能的使用穿線管，不僅可以讓雜亂無章的電線看起來整齊，還可以保證安全，方便整改線路。我的總結就這么多，希望可以幫到大家哦！

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

如何區分線管是哪種類型的

WC：暗敷在墻內?

CC：暗敷在屋面或頂板內

JDG是一種薄壁鍍鋅鋼管簡寫,專用的電線管,20是管徑

SC50：電纜穿直徑為50的焊接鋼管

MR：金屬線槽

SR：沿鋼線槽

WE：沿墻面敷設

擴展資料：

電氣穿線管各種規格：

FC：暗敷設在地面內

KPC 穿金屬軟管敷設

KBG20:吊頂內敷設

AC：暗敷設在柱內:沿柱或跨柱敷設?

WE:FPC電纜橋架敷設

CE：暗敷設在屋面或頂板內

WS：暗敷設在墻內電氣安裝配管符號表示方法一:暗敷設在頂棚內?

ACC:在能進入人的吊頂內敷設?

BC:MT 穿硬塑料網管敷設、緊定式鍍鋅薄壁電線管:暗敷設在柱內?

WC:沿天棚面或頂棚面敷設?

ACE:PC20:MR 塑料線槽敷設

BE：沿柱或跨柱

PVC管:CLE 穿焊接鋼管敷設

CT：金屬線槽敷設:

SR:AB暗敷在梁內

DB ：電纜溝敷設,導線穿管表示?

SC：焊接鋼管?

MT：電線管

PC-PVC：塑料硬管

FPC：阻燃塑料硬管

CT：橋架

MR：金屬線槽?

M：鋼索?

CP：金屬軟管?

PR：塑料線槽

RC：鍍鋅鋼管。

工程上用的鍍鋅穿線管厚度是多少

線管的代號及敷設方式

一、線管的代號

SC：焊接鋼管

TC：電線管

PC：硬質塑料管

CT：電纜橋架

CP：金屬軟管

SR：鋼線槽

RC：水煤氣管

二、導線敷設部位：

SR：沿鋼索敷設

CLE：沿柱或跨柱敷設

WE：沿墻面敷設

CE：沿天棚面或頂棚面敷設

ACE：在能進入的吊頂在敷設

BC:暗敷設在梁內

CLC：暗敷設在柱子內

WC：暗敷設在墻內

FC：預埋在地面內

CC：暗敷設在頂板內

根據中國建筑標準設計研究所出版的《建筑電氣工程設計常用圖形和文字符號》00DX001 73頁規定：

線路敷設方式標注：

穿焊接鋼管敷設：SC

穿電線管敷設：MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

直接埋設：DB

電纜溝敷設：TC

混凝土排管敷設：CE

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或地面下敷設：F

另外，JDG--緊定式電線管，KBG--扣壓式電線管

一，導線穿管表示

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管

二，導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷

三，燈具安裝方式的表示

CS-鏈吊

DS-管吊

W-墻壁安裝

C-吸頂

R-嵌入

S-支架

CL-柱上

穿焊接鋼管敷設：SC

穿電線管敷設：MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

直接埋設：DB

電纜溝敷設：TC

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或地面下敷設：FC

電纜電線穿管，先計算要穿的導線總截面積（電線、電纜的外徑的平方x0.7854x電線根數）計算結果應小于或等于管·子截面的40％。一般電氣設計都在電氣說明書上一穿管表供參考。其它電工書或電線電纜產品介紹的冊子也有表供查閱。

還有先算導線的總截面積，然后留出約1/3的余量，例如：0.666平方毫米的導線，用1平方毫米管內徑的穿管。

在什么情況下，應將電纜加上穿管保護？管子直徑怎樣選擇？

答：在下列地點要管：①、電纜引入引出建筑物，隧道處，樓板及主要墻壁；②、引出地面兩米高，地下 250mm 深；③、電纜與地下管道交叉或接近時距離不合規定者；④、電纜與道路，電車軌道和鐵路交叉時；⑤、廠區可能受到機械損傷及行人易接近的地點。

選擇管徑時，內徑要比外徑大 50 ％。

線路敷設方式代號

PVC——用阻燃塑料管敷設

DGL——用電工鋼管敷設

VXG——用塑制線槽敷設

GXG——用金屬線槽敷設

KRG——用可撓型塑制管敷設

⑦線路明敷部位代號

LM—沿屋架或屋架下弦敷設

ZM——沿柱敷設

QM——沿墻敷設

PL——沿天棚敷設

③線路暗敷部位代號

LA——暗設在梁內

ZA—暗設在柱內

QA—暗設在墻內

PA——暗設在屋面內或頂棚內

DA——暗設在地面或地板內

PNA—暗設在不能進入的吊頂內

④照明燈具安裝方式代號

D——吸頂式

L——鏈吊式

G———管吊式

B——壁裝式

R———嵌入式

BR———墻壁內安裝

(4)設備標注方法’

⑦配電線路的標注方法

a——b(c×d)e——f其中：a--回路編號

b--導線型號

c--導線根數

d--導線截面

e--敷設方式及穿管管徑

f--敷設部位

表示2根導線

表示3根導線

表示n根導線

⑦照明燈具標注方法

一般標注方法：

電纜的敷設：

工序：材料一運輸、保管—電纜管敷設及電纜橋架安裝—電纜安裝前的絕緣電阻測試—電纜敷設。

（1）、電纜敷設前應檢查橋架的齊全和油漆的完整，電纜型號、電壓、規格應符合設計，并有產品合格證。

（2）、電纜敷設時，在其終端與電纜橋架或電纜溝內應留有備用長度。

（3）、電纜在橋架上垂直敷設時，電力電纜首末端及轉彎、接頭兩端應作固定。

（4）、塑料絕緣電纜的彎曲半徑不小于電纜外徑的10倍。

（5）、電纜敷設時，電纜應從盤的上端引出，應避免電纜在支架上及地面磨擦拖拉，電纜表面不得有機械損傷。

（6）、電纜敷設時不宜交叉，電纜應排列整齊，電纜終端頭、電纜連接處、電纜井的兩端應裝設標志牌、標志牌應注明線路編號（當設計無編號時，則應標明型號、規格及起訖地點），牌子字跡應清晰，不易脫落。標志牌規格宜統一，應能防腐，掛裝牢固。

（7）、電纜進入電纜溝、建筑物、盤（柜）以及穿入管子時，出入口應封閉，管口應密封。

（8）、電纜終端頭與電纜接頭制作前應作好檢查，保證相位正確，采用絕緣材料應符合要求。

3、配線工程

工序：配管—管內穿線

1）本工程均為暗配管線，暗敷于裝修可燃材料頂棚內、明敷于潮濕場所或埋地敷設的線路應采用金屬管布線，明敷或暗敷于干燥場所的線路可采用PVC電線管。穿金屬管的交流線路，不同回路、不應同管敷設，同一回路不應分管敷設。金屬管明敷時的固定點間距，以及和其它管道同側敷設和交叉時的凈距，均應符合施工規范及設計要求。

管線線路較長時，宜適當加裝接線盒，直線部分不超過30m，一個彎不超過20m，二個彎不超過15m，三個彎不超過 8m。

金屬管敷設完后，應對根數、管徑、起始點進行檢查，對遺漏者及不符合圖紙和現行施工規范要求的應進行修補。

2）管內穿線宜在建筑物的抹灰及地面工程結束后進行。在穿線之前，應將管中的積水及雜物清除干凈。導線在管內不得有接頭和扭結，其接頭應在接線盒內連接。

3）導線穿入鋼管后，在導線出管口處，應裝護口保護導線，在不進入盒（箱）內的垂直管口，穿入導線后，應將管口作密封處

厚度應不小于2.0mm，明敷或暗敷于干燥場所穿線管厚度不小于1.5mm。

常說的鍍鋅管現在主要用于輸送煤氣、暖氣。鍍鋅管作為水管，使用幾年后，管內產生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內壁滋生的細菌。

銹蝕造成水中重金屬含量過高，嚴重危害人體的健康。六、七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。

擴展資料

鍍鋅管相關利用

為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑，吹氧焊管用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8-2寸八種，用08、10、15、20或者195-Q235的鋼帶制作成的。

為了防腐蝕，有的要進行有效滲鋁處理，老房子大部分是用的都是鍍鋅管，現在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后管內產生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含量過高，嚴重危害人體的健康。
